Katere vrste diamantnih orodij obstajajo?

Diamant ima prednosti izjemno visoke trdote in odpornosti proti obrabi, nizki koeficient trenja, visok elastični modul, visoko toplotno prevodnost, nizko toplotno ekspanzijsko koeficient in nizko afiniteto z neželenimi kovinami. Trenutno je orodni material z zelo visoko trdoto. Torej, katere vrste diamantnih orodij obstajajo? Sledimo uredniku Zhongyede, da si ogledate!

Vrste diamantnih orodij:

Diamantna orodjaso razdeljeni v skladu s strukturo orodij: v glavnem se uporabljajo za obračanje orodij, rezkalnikov, rezalnikov, vrtalnikov, prevlečenih orodij in drugih nestandardnih orodij za oblikovanje.

1. diamantna rezila

1. Standardna rezila: Enojna kristalna diamantna rezila se uporabljajo predvsem za enotočkovne diamantne stružnice ali druge natančne stružnice. Hravčka površine lahko pri obdelavi neželeznih kovin doseže RZ0.1-0,05 μm. Polikristalni diamantni rezili (PCD) se običajno uporabljajo pri stružnicah, obdelovalnih centrih itd., Predvsem za obračanje in dolgočasno. V primerjavi s tradicionalnimi rezili zlitin lahko uporabimo večjo krmo in linearno hitrost; Življenje rezila je tudi močno izboljšano v primerjavi s karbidnimi rezili; Hkrati lahko površinski zaključek obdelovanca, ki ga obdeluje PCD rezila, v najboljšem primeru doseže RA0.2.

2. Nestandardna rezila: v glavnem se uporabljajo za nekatere delovne pogoje s kompleksnimi strukturami, strogimi zahtevami za toleranco in zapletenimi postopki obdelave. Uporaba nestandardnih rezil s polikristalnim diamantom (PCD) s pomočjo polikristalnih diamantov lahko močno izboljša učinkovitost obdelave. Hkrati lahko uporaba strojne strukture zmanjša stroške proizvodnje.

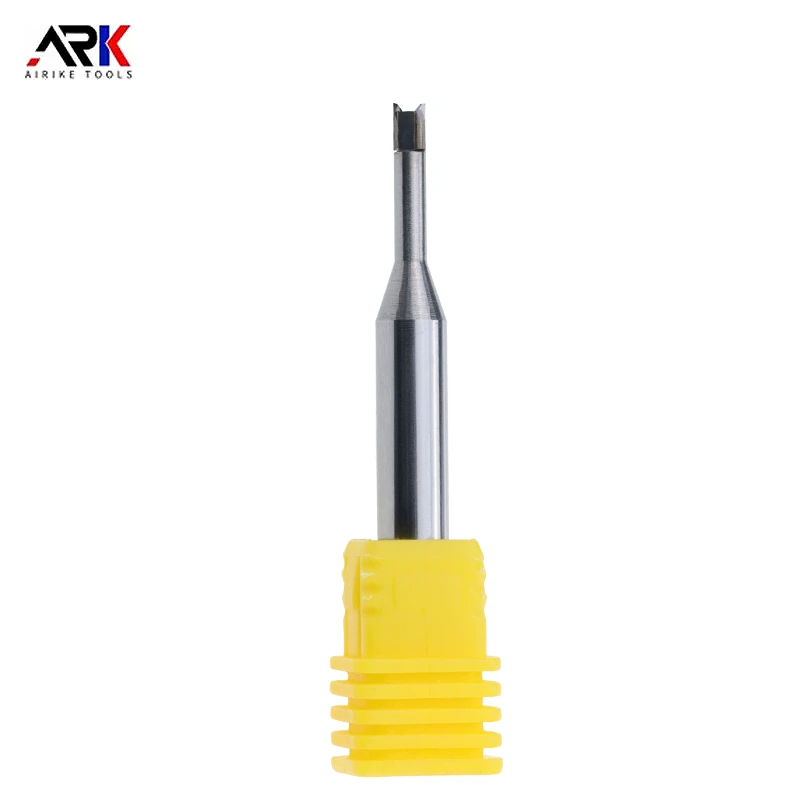

2. Diamantna rezkalna rezila

Polikristalni diamantni rezkanje (PCD) z rezkalnimi diski aliReznik rezalnikaPalice se običajno uporabljajo za rezkanje ravnin in korakov. Linearna hitrost je lahko do 2500-3000m/min. V primerjavi s karbidnimi rezili se življenjska doba orodja poveča za 5-10-krat. To je izbira za neželezne kovinske površine, kot so avtomobilske aluminijeve zlitine, glave cilindrov, škatle z motornimi kolesi in letala plesni! Razmerje med ceno in zmogljivostjo je zelo primerno.

3. Diamantna rezalnik za rezkanje palic

Diamantni rezalniki za rezkanje palic so razdeljeni na rezalnike z enim kristalnim diamantom in rezalniki za rezanje polikristalnega diamanta (PCD).

Polikristalni diamant (PCD) rezalniki palic so razdeljeni na dve vrsti. Eden je rezalnik za rezkanje skozi sredino, ki ga lahko uporabite za prodre na površino obdelovanca navpično vzdolž osi. Za rezkanje obdelovancev, podobnih jamam, se bo učinkovitost močno izboljšala. Drugi je rezalnik, ki ni v središču centra. Ta vrsta rezkalnega rezalnika se na splošno reže v obdelovanci in s programiranjem CNC mline šefe, korake, površine in druge dele.

4. Diamond Reamer

Diamond Reamer, na splošno na podlagi velikosti premera, uporablja matriko zlitine ali jekleno matrico, število rezalnih robov pa 2 ali več.

Ta vrsta orodja se uporablja predvsem za obdelavo lukenj s strogimi zahtevami za toleranco in zahtevami visokega zaključka. Tako skozi luknje in slepe luknje je mogoče obdelati. Konec lukenj, obdelanih s to vrsto orodja, lahko doseže do RA0.1.

5. Diamantni vrtalniki

Polikristalni diamant (PCD)Vrtalni koščki so na splošno izdelani iz zlitinskih ali jeklenih substratov glede na premer. Polikristalni diamant (PCD) vrtajo luknje vrtanja neposredno na obdelovancu. Na samem obdelovancu ni lukenj in zahteve glede natančnosti niso visoke. PCD vrtalniki so primerni samo za opremo obdelovalnega centra.

Polikristalni diamantni koščki (PCD) Vrtalniki vključujejo predvsem: BIT vrtalnice PCD luknja, koščki vrtanja PCD, koščki vrtanja PCD, PCD, PCD Flat Bottom vrtalni bit itd.

6. Orodje z diamantno prevleko

Diamond prevlečena orodja s pomočjo metode CVD za neposredno nalaganje diamantnega filma 1-25 μm na substrat, kot sta cementirani karbid ali keramika. Uporabljajo se lahko za orodja s kompleksnimi geometrijskimi oblikami in so idealna orodja za obdelavo težko obdelanih materialov.

Vrste orodij, primerne za prevleko: rezila, rezkalni rezalniki, vrtalniki, reamerji, oblikovanje rezalnikov itd.

7. orodje za oblikovanje diamantov

Polikristalni diamant (PCD)Orodje za oblikovanje pripada rotacijskemu orodju. Njegova prednost je visoka učinkovitost obdelave. Hkrati lahko mliva več korakov luknje in zagotovi razmeroma natančne geometrijske tolerance. Razdeljen je na dve vrsti glede na različne metode obdelave. Ena je osna obdelava in enkratno oblikovanje; Drugi je CNC programiranje in obdelava poti. Držalo orodja ima ročaj BT, HSK ročaj, raven ročaj itd.

Tu se delijo zgornje vrste diamantnih orodij. Obstaja veliko vrst diamantnih orodij s pomembnimi razlikami v uspešnosti. Obstajajo tudi velike razlike v strukturi, načinu priprave in nanašanju različnih vrst diamantnih orodij.
